方型简单零件工艺案例

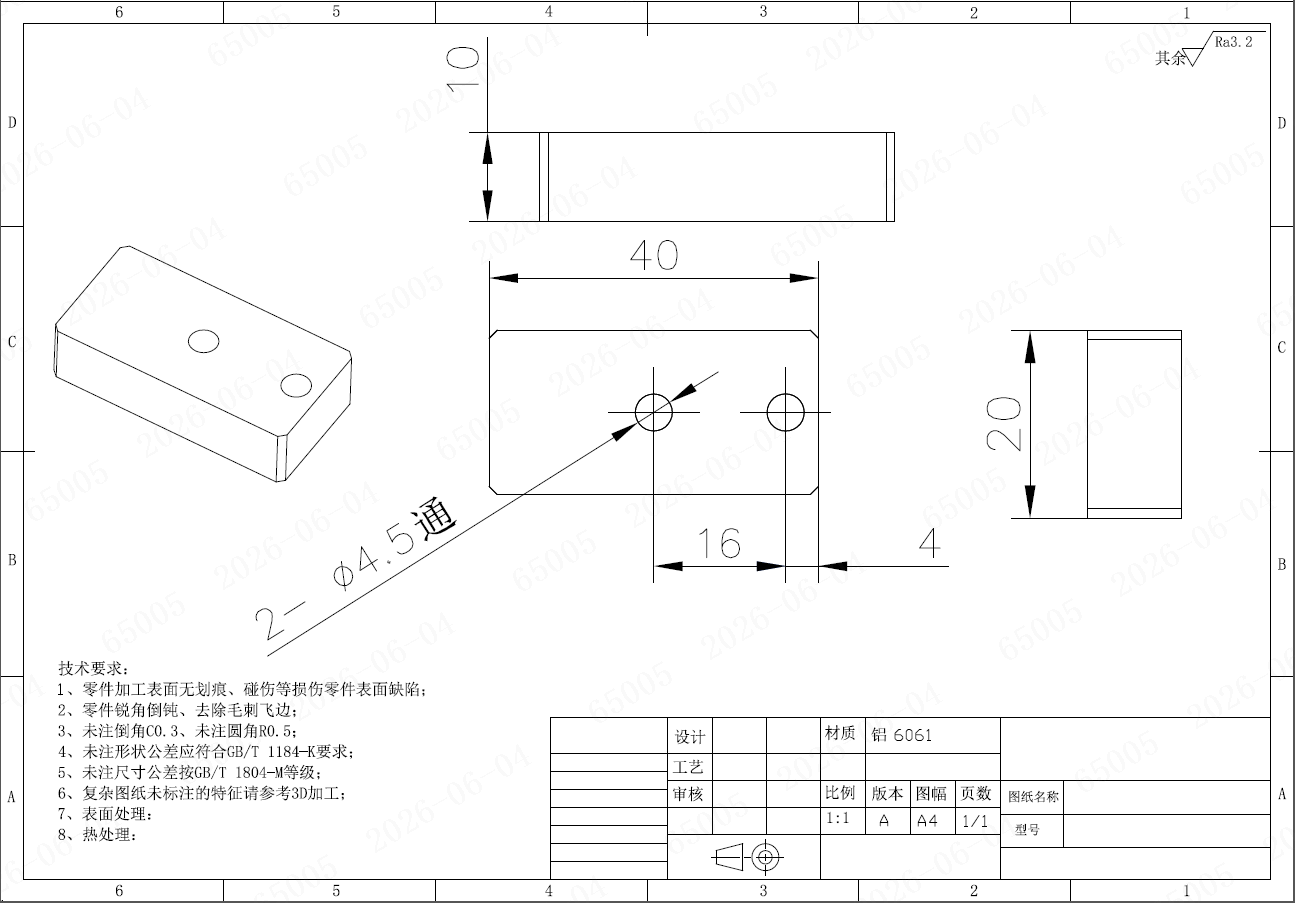

一、零件信息

二、工艺分析

1、准备材料

加工项目

铝合金6061

45*25*15mm

介绍

切割原材料时，长、宽、高各留5mm余量。

是为了抵消锯切原材料误差、方便装夹、后续氧化层去除，避免加工到成品尺寸时余量不足导致报废。

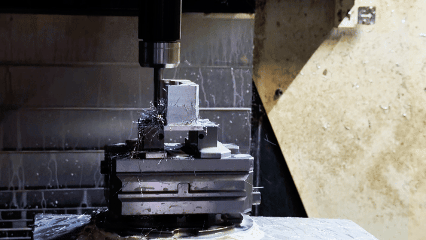

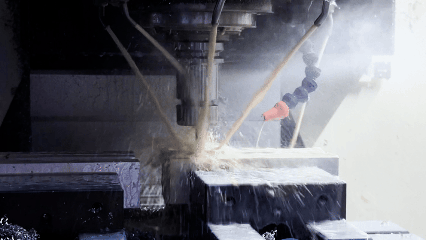

2、CNC三轴铣床-正面

加工项目

正面全加工

介绍

加工平面、外形、2个Φ4.5mm通孔、倒角去除利边。
此步骤需用到铝用立铣刀（防粘刀）、定点钻（带倒角同时完成孔口倒角）、普通麻花钻。

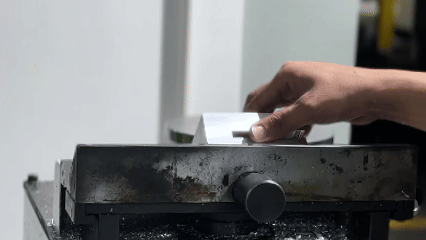

3、CNC三轴铣床-反面

加工项目

反面全加工

介绍

加工厚度到位、倒角去除利边。
此步骤会进行分层铣削厚度，避免一次性切削量过大导致零件翘曲、零件松动、变形，影响成品尺寸。

4、后处理

加工项目

去毛刺+清洗

介绍

此步骤为去除加工未去除干净的孔口、边缘毛刺，清洗铝屑油污，避免影响使用效果，是必做的收尾工序，不能省略。

三、成本结构

成本项

金额（元/件）

构成明细

成本差异原因

原材料费

2

体积*密度*原材料单价（元/kg）

铝价是随市场存在一定的波动。

CNC加工费

40

工程时间（工艺/编程费用+准备工时费用）+加工时间（孔加工、铣加工）

1. 每家公司规模、设备、加工能力、地域、利润和零件结构等存在一定的差异，导致价格会有浮动。

2. 数量，图纸要求等都会对加工费产生影响。

后处理费

1

含去毛刺人工+清洗耗材

这部分成本很低，批量生产时单件成本可大幅下降。

合计成本

原材料费2元 + CNC加工费40元 + 后处理费1元 = 43元

四、数量折扣

数量

1件

5件

20件

51件

成本

43元

32.68元

30.96元

30.53元

折扣

0

24%

28%

29%
